РВД: применение, технические характеристики и виды

Ярослав Гродзевич
Автор:
Эксперт TITAN LOCK
Ярослав Гродзевич
Время на прочтение: 3 мин
РВД: применение, технические характеристики и виды
Что такое рукава высокого давления (РВД)? Это гибкие и сверхпрочные шланги для для передачи рабочего усилия с помощью гидравлических или других жидкостей, а также для транспортировки жидкостей, газов и твердых фракций.

Чаще всего РВД используют на сложных участках, где важна гибкость соединений: в местах сгибов, подвижных узлах. Изделия обладают уникальными характеристиками, которые позволяют им выдерживать динамические и статические нагрузки, работать в агрессивных средах.

Преимущества РВД:

  • при перемещении сохраняются физические свойства рабочих сред — агрегатное состояние, плотность, температура, скорость потока, давление и т. д.;
  • шланги гасят колебания и гидроудары;
  • качественные фитинги обеспечивают герметичность и надежность соединений.

Сферы применения РВД

РВД применяют:

  • как связующие звенья в пневматических и гидравлических системах различных машин и станков. В качестве носителя энергии используют минеральные или синтетические масла, эмульсии, сжатый воздух и т. д. Рабочая среда перемещается по рукавам под воздействием высокого внутреннего давления и передает усилие механизмам — гидромолотам, фрезам, манипуляторам, подъемникам;
  • для перекачивания веществ под давлением в сепараторы, резервуары, наливные станции, смесительные установки, пескоструйные машины. По шлангам транспортируют лакокрасочные материалы, смазки, нефтепродукты.

Конструкция и стандарты

Основные части технического изделия: шланг, присоединительные фитинги и быстроразъемные соединения. Сам рукав имеет многослойную конструкцию:

  • внутренние стенки — выполняют из резины или фторопласта, стойких к растяжениям, абразивному и химическому воздействию;
  • один или несколько армирующих слоев — изготавливают из прочных полимерных нитей или стальной проволоки;
  • внешнее покрытие — производят из резины или стальной проволоки, которые хорошо переносят нагрузки от эксплуатации и окружающей среды.

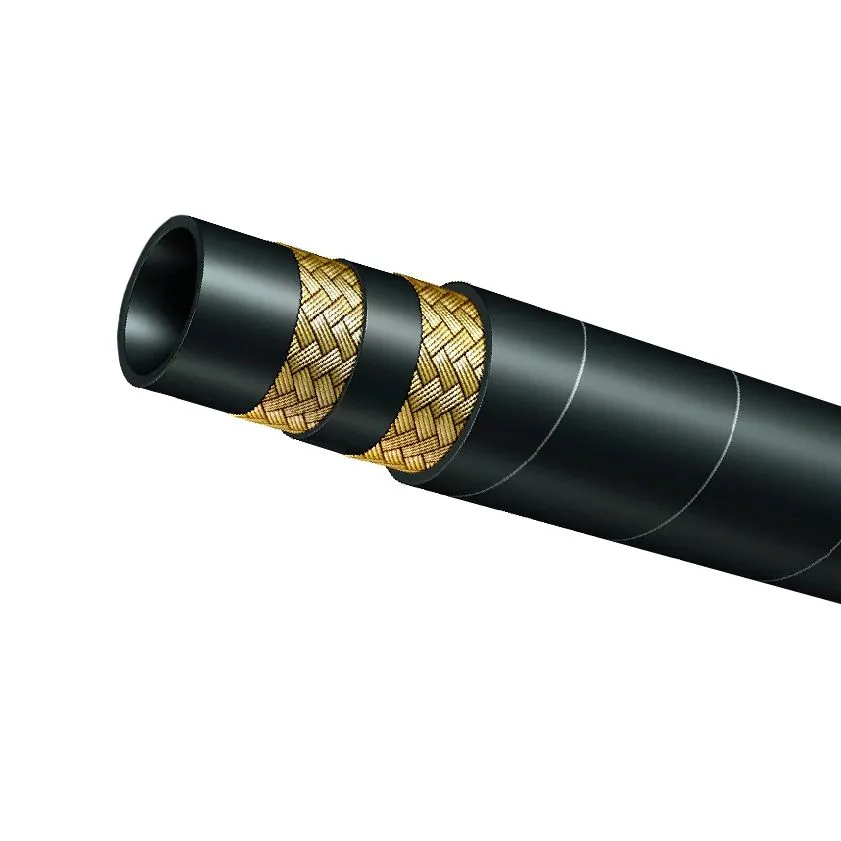

Оплеточный1.jpg Стандартный РВД 2SN EN853 с двухслойной стальной оплеткой

В России характеристики и особенности РВД регламентирует ГОСТ 6286-73. В зарубежных странах на изделия распространяются требования ISO 6743-4. На территории Евросоюза действуют нормативы EN853, EN856, EN857.

Разновидности рукавов

Шланги высокого давления различаются конструкцией армирующих слоев. Изделия делят на три группы.

РВД с оплеточным армированием

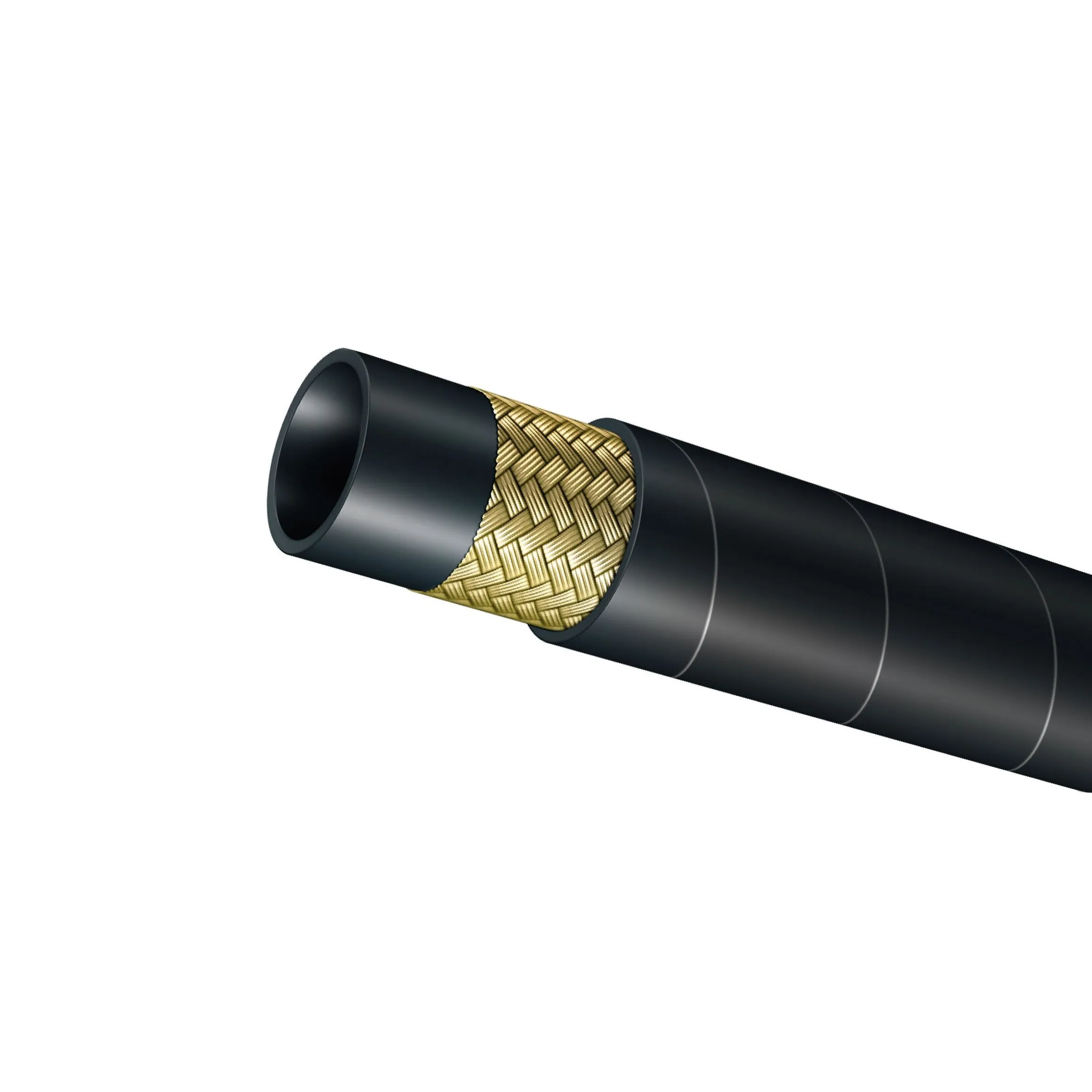

Резиновые шланги укрепляют оплеткой — армирующую нить накладывают по диагонали и внахлест, в один или два слоя. Технология обеспечивает меньший радиус изгиба — шланги отличаются хорошей гибкостью. В основном изделия с оплеточным армированием применяют в динамических системах.
Оплеточный2.jpg Оплеточный РВД GEYSER 1SC EN857 TITAN LOCK
РВД с навивочным армированием

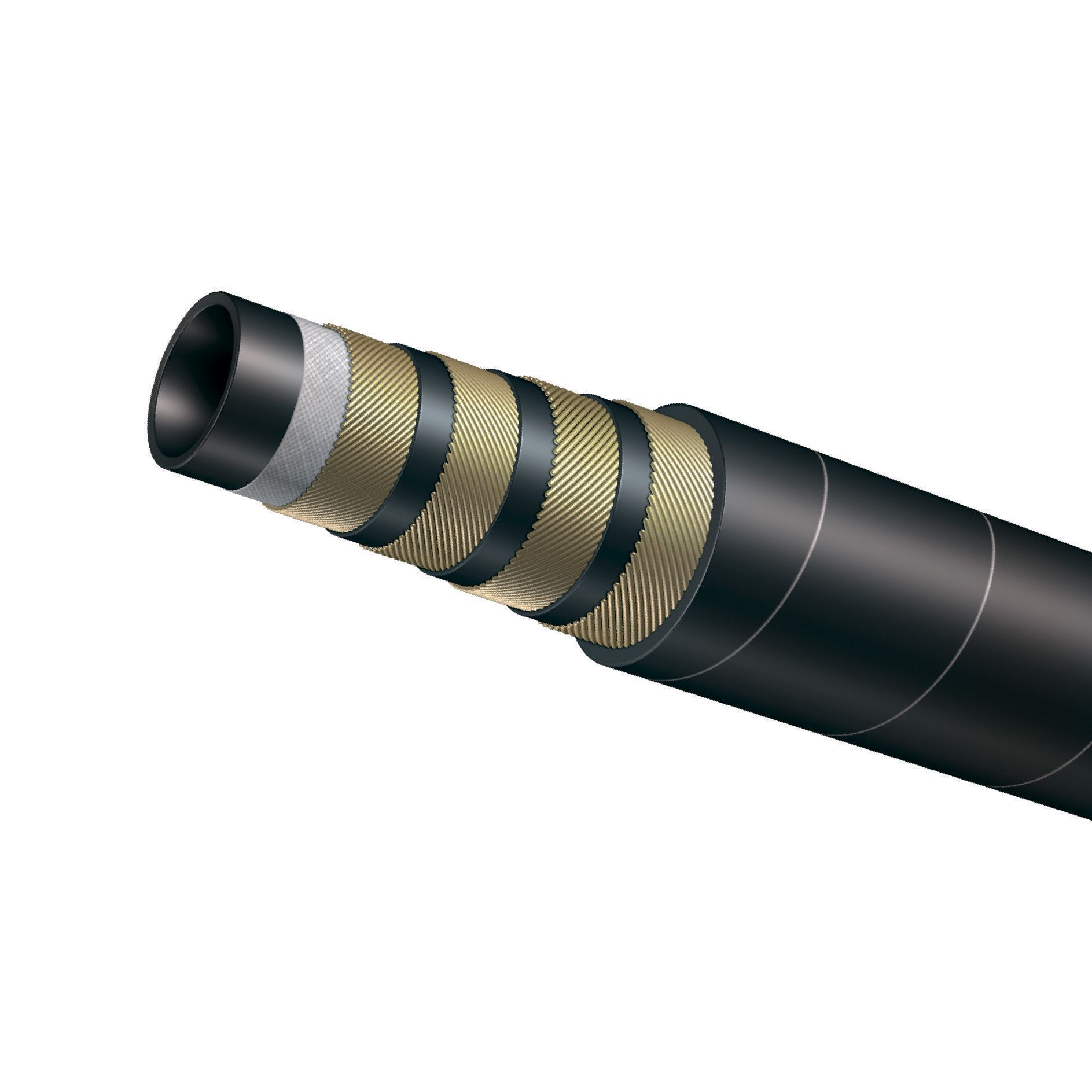

Армирующую нить на внутреннюю трубку наматывают по спирали — витки располагаются перпендикулярно оси рукава. Количество слоев навивки: один, два, четыре и шесть. Шланги получаются менее гибкими, чем с оплеточным армированием, зато отличаются повышенной прочностью. В линейке встречаются технические изделия, предназначенные для тяжелых условий эксплуатации с высокими импульсивными скачками давления. Чаще всего РВД с навивочным армированием используют в статичных механизмах.

Навивочный1.jpg Навивочный РВД GEYSER 4SP EN856 TITAN LOCK

Специализированные РВД

К отдельной группе относят изделия:

  • химически- и коррозионностойкие;
  • термостойкие — выдерживающие воздействие температуры до 250 °C;
  • морозостойкие — для эксплуатации при температуре до -55°C.
Морозостойкий1.jpg Морозостойкий РВД GEYSER-ARCTIC 2SN EN853 TITAN LOCK

Маркировка рукавов

Производители указывают в маркировке основные технические характеристики шлангов:

  • размеры изделия — внутренний диаметры;
  • допустимое рабочее давление;
  • метод армирования;
  • серию и стандарт изготовления;
  • климатические условия применения.

Информацию наносят на внешнюю сторону рукава. Для печати маркировки используют контрастный цвет, по сравнению с оплеткой, или технологию тиснения.

Особенности эксплуатации

Для долгой безаварийной работы рукава высокого давления придерживайтесь рекомендаций производителя — информация содержится в сопроводительной документации к техническому изделию.

Во время эксплуатации контролируйте условия работы РВД:

  • давление в системе. Превышение допустимой нормы, частые пиковые нагрузки приводят к деформациям и повреждениям рукава;
  • температуру рабочей среды. Для резиновых шлангов недопустимо как переохлаждение, так и перегрев;
  • вибрационное воздействие. Колебательные движения негативно влияют на надежность соединений;
  • техническую безопасность. Не допускается скручивание, сплющивание и трение шланга, контакт с движущимися частями механизмов, воздействие статических разрядов.

РВД в интернет-магазине Titan Lock

Компания Titan Lock обладает сертификатами, необходимыми для серийного выпуска рукавов высокого давления. В ассортименте легко подобрать модели с учетом условий эксплуатации и требований рабочего оборудования. Вы можете купить шланг без обжима, а также готовое к эксплуатации изделие с концевой арматурой.

Товары из статьи

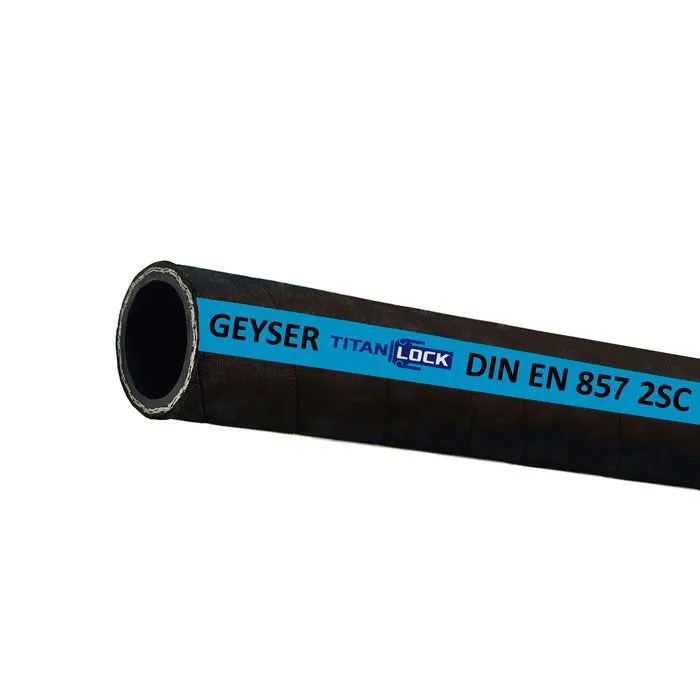

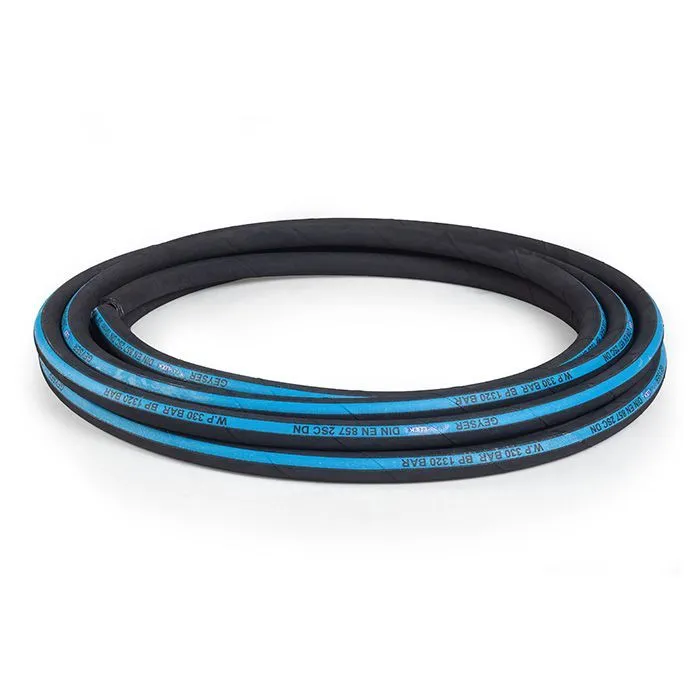

Рукав высокого давления GEYSER 2SC EN857, внутр.диам. 10мм, TLGY010-2SC TITAN LOCK Рукав высокого давления GEYSER 2SC EN857, внутр.диам. 10мм, TLGY010-2SC TITAN LOCK Рукав высокого давления GEYSER 2SC EN857, внутр.диам. 10мм, TLGY010-2SC TITAN LOCK

343 руб./м

Много
Рукав высокого давления GEYSER 2SC EN857, внутр.диам. 10мм, TLGY010-2SC TITAN…

Внутренний диаметр, мм: 10

Рабочее давление, бар: 330

Много

10

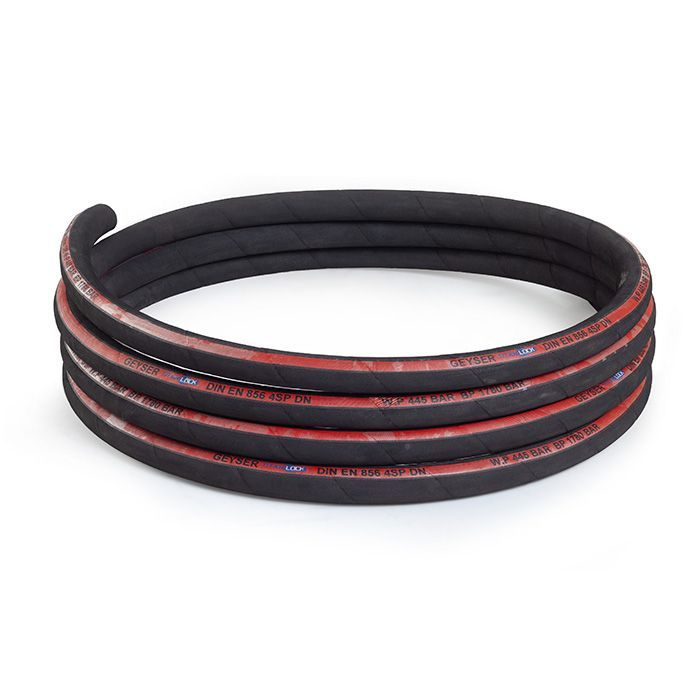

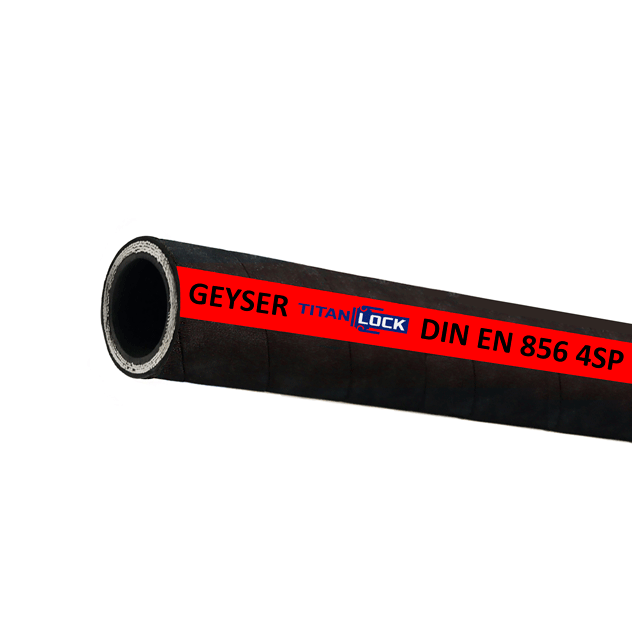

Рукав высокого давления GEYSER 4SP EN856, внутр.диам. 10мм, TLGY010-4SP TITAN LOCK Рукав высокого давления GEYSER 4SP EN856, внутр.диам. 10мм, TLGY010-4SP TITAN LOCK Рукав высокого давления GEYSER 4SP EN856, внутр.диам. 10мм, TLGY010-4SP TITAN LOCK

738 руб./м

Много
Рукав высокого давления GEYSER 4SP EN856, внутр.диам. 10мм, TLGY010-4SP TITAN…

Внутренний диаметр, мм: 10

Рабочее давление, бар: 445

Много

10

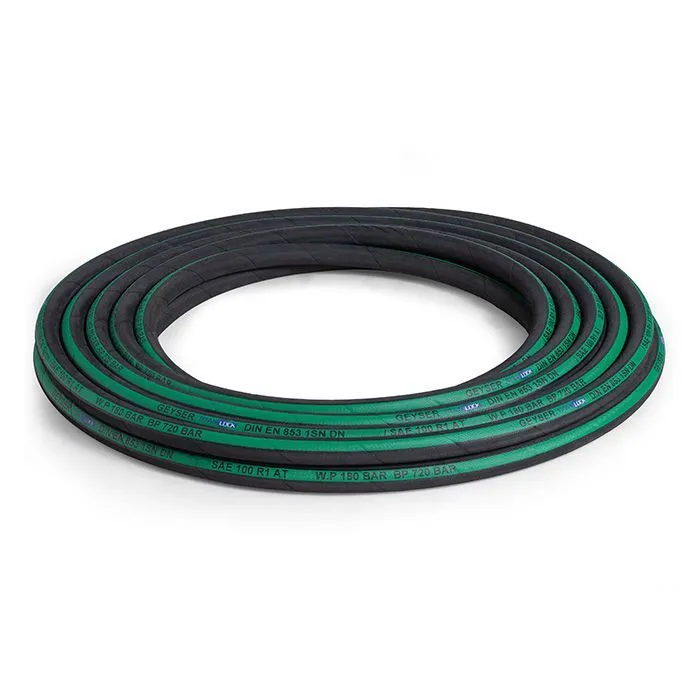

Рукав высокого давления GEYSER 1SN EN853, внутр.диам. 51мм, TLGY050-1SN TITAN LOCK Рукав высокого давления GEYSER 1SN EN853, внутр.диам. 51мм, TLGY050-1SN TITAN LOCK Рукав высокого давления GEYSER 1SN EN853, внутр.диам. 51мм, TLGY050-1SN TITAN LOCK
