Основная задача клапанов, которые также известны как гравитационные, заключается в предотвращении обратного движения жидкости, газа или воздуха, защиты работающего оборудования и возникновения аварийных ситуаций. Они выпускаются в различных модификациях, отличаются между собой значением условного прохода, конструкцией и способом монтажа. Поэтому, чтобы подобрать оптимальный вариант клапана для решения конкретных производственных задач, следует хорошо разбираться во всем разнообразии этой арматуры.
Что из себя представляют обратные клапаны «хлопушки»

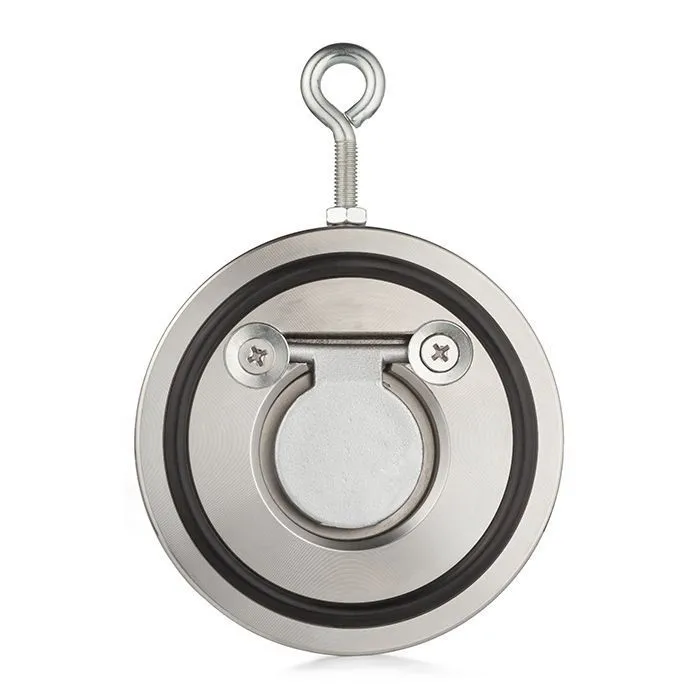

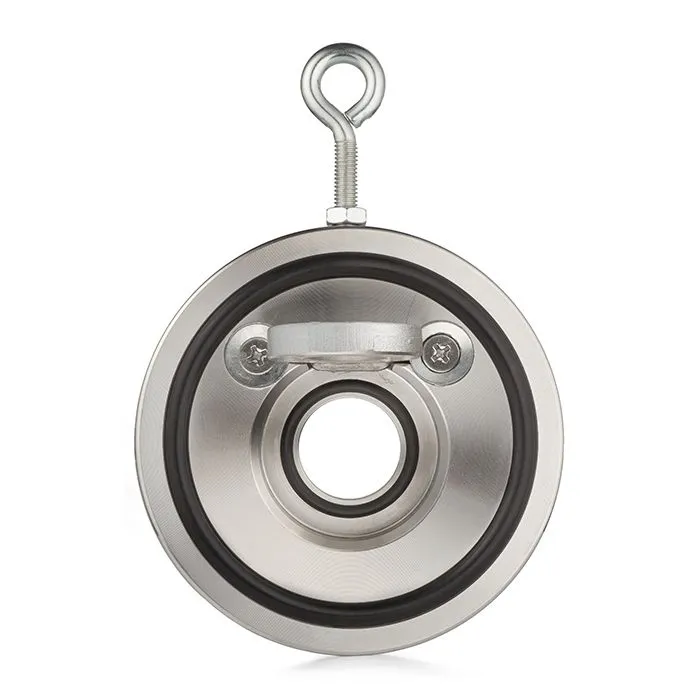

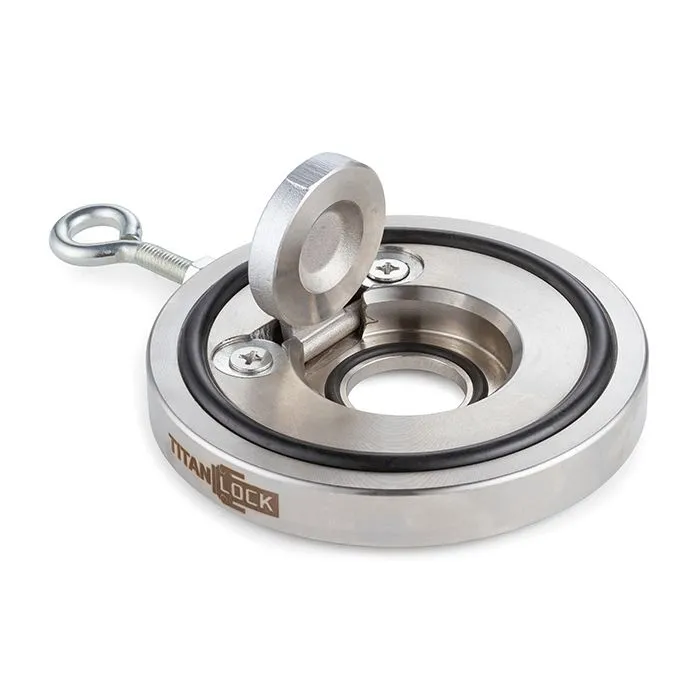

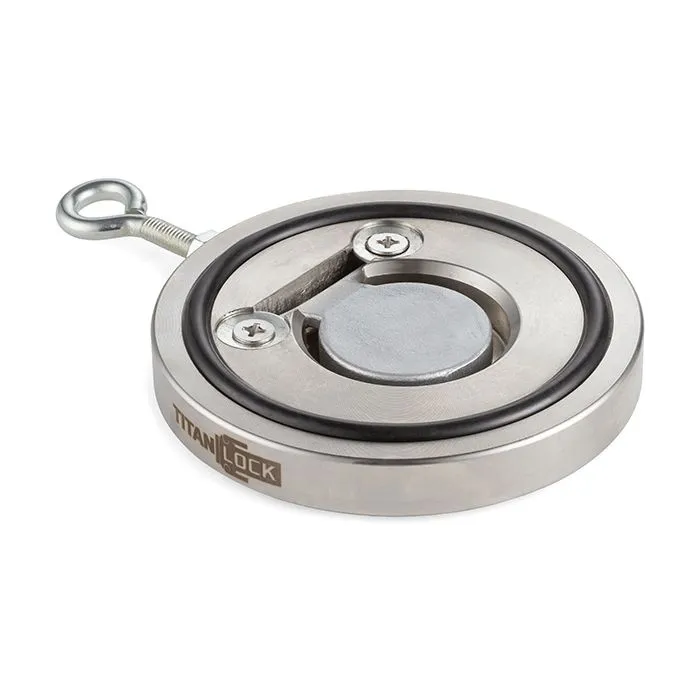

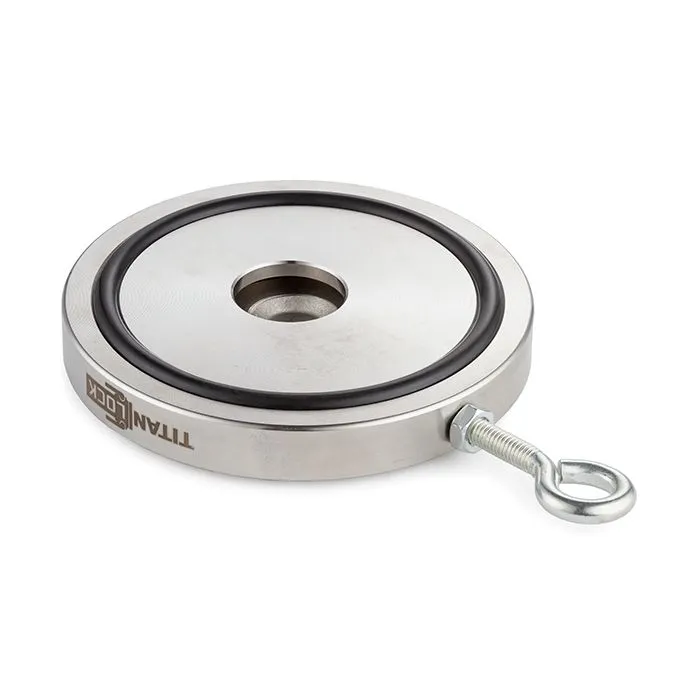

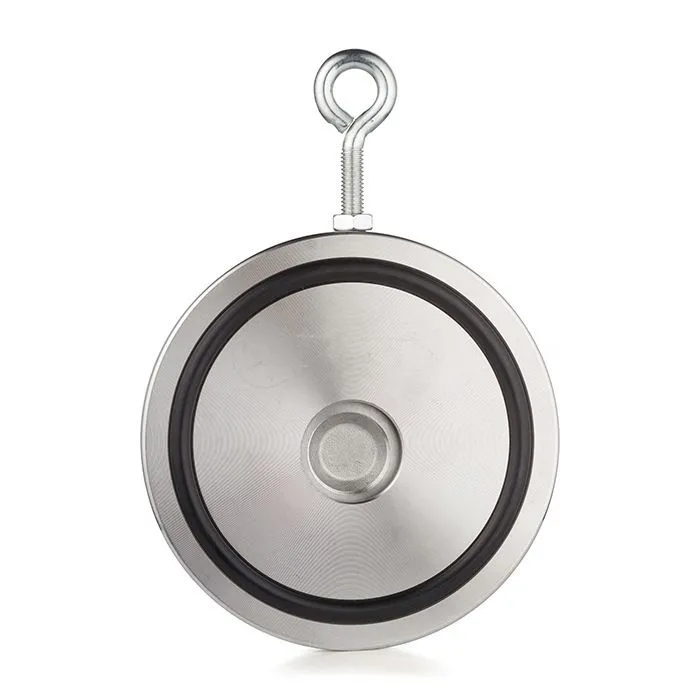

Конструкция клапана «хлопушка» отличается простотой, но каждый элемент играет важную роль, обеспечивая надежность и эффективность работы устройства. Рассмотрим основные элементы и их назначение:
- Корпус. Представляет собой основной несущий элемент клапана. Он защищает внутренние механизмы от воздействия окружающей среды и обеспечивает устойчивость устройства к давлению транспортируемой. В зависимости от конкретных технических условий, выпускается из различных типов металлов: чугуна, легированной или нержавеющей стали разных марок.
- Запорный элемент. Выполнен в виде створки или диска, который открывается и закрывается, контролируя движение среды. Обеспечивает герметичное перекрытие потока в случае его остановки или обратного направления. Как и в случае с корпусом, запорный элемент изготовляется из разных материалов, в соответствии со свойствами транспортируемой жидкости или газа.
- Шарнир. Механизм, на котором крепится хлопушка, для её свободного движения. В зависимости от типа обратного клапана может быть сделан в виде одинарного шарнира или центральной оси. Однако независимо от исполнения, механизм обеспечивает плавное и точное открытие/закрытие запорного элемента, минимизируя его износ и влияние на трубопроводную систему.
- Уплотнения. Предотвращают утечку рабочей среды через закрытый клапан. Выбор типа уплотнителей зависит от условий эксплуатации, они могут быть изготовлены из разных материалов. Основные из них: резина, EPDM, фторопласт (PTFE). Последний преимущественно применяется в системах с высокотемпературной или агрессивной средой.
Отдельно стоит отметить элементы соединения обратного клапана «хлопушка» с трубой. Они бывают фланцевыми, межфланцевыми и муфтовыми. Выбор конкретного варианта в первую очередь зависит от диаметра трубопровода. Для систем с большим сечением труб лучше подходят модели с фланцевым подключением, а для малого – с муфтовым. Межфланцевые – оптимальное решение, где важна компактность арматуры.
Принцип работы обратного клапана «хлопушка»
Работа защитных клапанов «хлопушка» основана на воздействии на запорный элементы сил гравитации и давления рабочей среды. При движении потока створка поднимается, открывая проход. Если подача среды прекращается или изменяется ее направление движения, запорный механизм закрывается под действием силы тяжести и давления.
Важно учитывать, что конструкция клапана влияет на возможность его установки в различных положениях. Некоторые модели не поддерживают вертикальное расположение. В них поток движется в плоскости, перпендикулярной оси шарнира, а затвор может свободно закрываться только при наличии сил гравитации. Их конструкция сделана таким образом, что давления обратного потока недостаточно, чтобы запорный механизм пришел в действие.
Учтите, что при неправильной установке клапана (например, горизонтального в вертикальную систему) его функциональность может быть нарушена. В этом случае «хлопушка» полностью не закрывается, что приводит к утечкам или обратному току рабочей среды.
Применение клапанов «хлопушка»
Среди всего разнообразия защитной арматуры, обратные клапаны являются наиболее распространенными. Они широко используются в следующих системах:
- Водоснабжение и канализация. Предотвращают обратный ток жидкости, что исключает риск попадания загрязнений в питьевую воду.
- Вентиляция и кондиционирование. Обеспечивают одностороннее движение воздуха, предотвращая возврат пыли, влаги или запахов.
- Насосное оборудование. Защищают насосы от повреждений из-за гидроударов и обратного потока.
Обратный клапан «хлопушка» – универсальное решение для систем, требующих защиты от обратного потока рабочей среды. Успешное применение таких клапанов возможно только при правильном выборе модели и верной установке, учитывающей особенности среды и условий эксплуатации.
Благодаря разнообразию конструкций, материалов и размеров, этот тип клапанов может быть адаптирован под любые технологические задачи, обеспечивая надежность и экономичность.
