Резьба BSP и NPT: различия стандартов

Максим Серегин
Автор:
Эксперт TITAN LOCK
Максим Серегин
Время на прочтение: 2 мин
Резьба BSP и NPT: различия стандартов
Резьба используется для соединения отдельных участков трубопровода, подключения арматуры и различного оборудования как на производственных объектах, так и в бытовой инженерной сантехнике. Существуют разные стандарты нарезки резьбового подключения, и они несовместимы между собой. Например, отличия резьбы NPT и BSP не позволяют использовать их на одном участке трубопровода.

Если на рынке инженерной и бытовой сантехники большинство изделий привязаны к стандарту Великобритании, то в цехах предприятий можно встретить и его американский аналог. Особенно, если установлены импортные станки, которые были изготовлены в США или предназначены для этого рынка. В результате возникают ситуации, когда во время ремонта такого оборудования обнаруживается, что имеющиеся на складе детали не подходят из-за несовместимости типов.

Причиной возникновения разницы между стандартами является отличие в изначальном предназначении и сфере применения этих соединений. Тип резьбы BSP был создан в 1841 году инженером Джозефом Витвортом в Великобритании и пользовался популярностью среди компаний железнодорожной отрасли. Обусловлено это тем, что его форма обеспечивает хорошую устойчивость соединения к механическим и вибрационным нагрузкам.

Резьба стандарта NPT разработана в 1864 году Вильямом Селлерсом в США для организации максимальной герметичности на трубопроводах нефтегазовой отрасли, гидравлических системах.

Основные отличия резьбы NPT и BSP

Несмотря на то, что в современных трубопроводных системах разного назначения могут использоваться оба стандарта, отличия между ним сохранились.

схема1.jpgCL25_3-700.jpg Камлок типа А с внутренней резьбой BSP

• Форма витка. BSP имеет закругленное исполнение витков и шагов между ними, а резьба NPT – обрезанное.

• Угол. Значение резьбы NPT соответствует 60 градусов; в свою очередь наклон английского стандарта – 55 градусов.

• Конусность. Это изменение диаметра резьбы по ее длине. NPT имеет конусность от 1 до 16, а BSP – от 1 до 32.

Если попытаться соединить резьбу BSP с NPT, это может привести к утечке, повреждению или разрушению соединения. Поэтому при выборе и установке трубных деталей необходимо убедиться, что они совпадают по типу, размеру и качеству.

Отличить оба стандарта можно разными способами. Например, тактильно британский вариант более гладкий по сравнению с американским. Кроме этого, можно измерить количество витков на дюйм, значение которых в этих двух стандартах отличается.

В интернет-магазине Titan Lock представлены камлоки, БРС, фитинги и другие соединения со стандартами резьбы BSP и NPT. Вы всегда можете обратиться к нашим специалистам за подбором соединительной арматуры. Для этого позвоните по телефону 8 800 350-08-28 или оставьте заявку на почту: sale@titan-lock.shop

Товары из статьи
Американка нержавеющая (AISI304) 1/4", ВР/ВР TL025UFF TITAN LOCK Американка нержавеющая (AISI304) 1/4", ВР/ВР TL025UFF TITAN LOCK Американка нержавеющая (AISI304) 1/4", ВР/ВР TL025UFF TITAN LOCK Американка нержавеющая (AISI304) 1/4", ВР/ВР TL025UFF TITAN LOCK Американка нержавеющая (AISI304) 1/4", ВР/ВР TL025UFF TITAN LOCK Американка нержавеющая (AISI304) 1/4", ВР/ВР TL025UFF TITAN LOCK

329 руб.

Много
Американка нержавеющая (AISI304) 1/4", ВР/ВР TL025UFF TITAN LOCK

Материал: нержавеющая сталь 304

Размер, дюйм: 0,25

Рабочее давление, бар: 20

Много

1

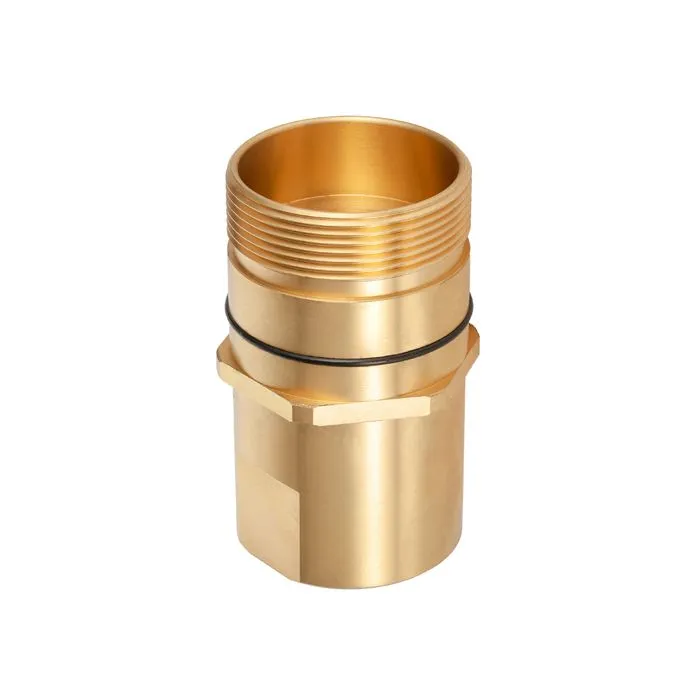

3/4in, БРС серия W резьбовая, ниппель, латунь, резьба NPT TL6WMN TITAN LOCK 3/4in, БРС серия W резьбовая, ниппель, латунь, резьба NPT TL6WMN TITAN LOCK 3/4in, БРС серия W резьбовая, ниппель, латунь, резьба NPT TL6WMN TITAN LOCK 3/4in, БРС серия W резьбовая, ниппель, латунь, резьба NPT TL6WMN TITAN LOCK 3/4in, БРС серия W резьбовая, ниппель, латунь, резьба NPT TL6WMN TITAN LOCK 3/4in, БРС серия W резьбовая, ниппель, латунь, резьба NPT TL6WMN TITAN LOCK
