Виды зубчатых ремней и их особенности

Ярослав Гродзевич
Автор:
Эксперт TITAN LOCK
Ярослав Гродзевич
Время на прочтение: 3 мин
Виды зубчатых ремней и их особенности
Зубчатый ремень предназначен для передачи механической энергии от двигателя к исполнительному устройству. Изделия изготавливают из прочного, износостойкого полиуретана. Конструкцию усиливают синтетическим кордом, особенность которого — устойчивость к растяжению и разрывам.

Принцип работы

Ремень надежно фиксируется на шкивах ведущего и ведомого валов — зубья входят в зацепление с профилем шкива. Когда двигатель вращает ведущий вал, его шкив приводит в движение ремень, а тот передает крутящий момент на шкив ведомого вала. Ведомый вал соединен с исполнительным механизмом, который использует полученное вращение для выполнения своей функции.

Основные характеристики

Зубчатые ремни обладают такими качествами:

  • Прочность. Изделия рассчитаны на работу в условиях интенсивных динамических нагрузок и вибраций. Их стабильные размеры и функциональность сохраняются надолго.
  • Стойкость к химическому воздействию. Изделия не портятся при контакте с влагой, растворителями, ГСМ.
  • Точная передача. Зубчатая структура ремня обеспечивает точное зацепление с профилем шкивов и уверенную работу на больших скоростях до 50 м/с. Благодаря отсутствию пробуксовок потери энергии сводятся к минимуму, достигается высокий КПД механизма до 98%.
  • Тихая работа. Полиуретановые зубчатые ремни снижают уровень шума и вибрации в приводных системах.
  • Простая эксплуатация. Зубчатые приводы из полиуретана не требуют регулярного технического обслуживания и смазки.
  • Минимальная нагрузка на механизм. Равномерное распределение силы по всей длине ремня снижает износ валов и подшипников.

Виды зубчатых ремней

Зубчатые ремни из полиуретана различаются по типу профиля и шагу зубьев:

  • 3M. Изделие с зубьями полукруглой формы, с шагом 3 мм. Модель подходит для небольших приводов и легких нагрузок.
  • 5M. Привод с зубьями полукруглой формы. Шаг составляет 5 мм. Область применения включает приводы средней мощности.
  • 8M. Модель с полукруглыми зубьями, которые расположены с шагом 8 мм. Ремень устанавливают в крупногабаритных механизмах, которые работают в условиях высоких нагрузок.
  • AT10. Ремень с трапециевидными зубцами, с шагом 10 мм. Его применяют в приводах с высокими требованиями к точности передачи.
  • AT5. Изделие с зубьями трапециевидной формы. Шаг между ними составляет 5 мм. Модель применяют в малых и средних приводах, где важна высокая точность передачи.
  • GT2. Вариант с оптимизированным трапециевидным профилем для плавного перехода в шкив. Шаг зубьев — 2 мм. Модель используют в компактных приводах для легких и средних нагрузок.
  • T10. Ремень с зубьями трапециевидной формы и шагом 10 мм. Его используются в приводах, где требуются высокая мощность и надежность.

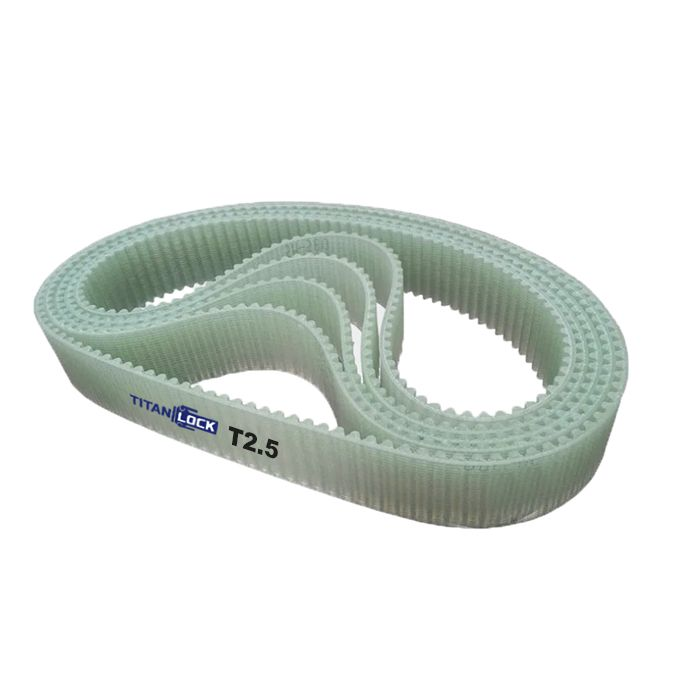

  • T2,5. Модель с трапециевидным профилем. Шаг зубьев составляет 2,5 мм. Товар применяют в компактных приводах для малых нагрузок.
  • T5. Изделие с трапециевидными зубьями, с шагом 5 мм. Назначение — средний класс приводов.

Ремни зубчатые.jpg

Применение и особенности выбора

Зубчатые ремни используют в промышленном оборудовании, где требуется передача больших мощностей. В металлообрабатывающих станках и прессах они обеспечивают плавное и эффективное перемещение рабочих органов. В конвейерных системах — отвечают за транспортировку грузов и материалов. В литейных машинах — обеспечивают синхронное перемещение пресс-форм и заготовок.

При подборе комплектующих учитывают ширину изделия и шаг зубьев: показатели должны соответствовать профилю шкива. Температурный диапазон показывает, в каких условиях можно использовать изделие. Максимальная скорость вращения устанавливает допустимую нагрузку, при которой привод работает без износа и перегрева.

Чтобы получить консультацию по выбору зубчатых ремней, обращайтесь к специалистам Titan Lock — звоните по номеру +7 (499) 877-59-04.

Товары из статьи

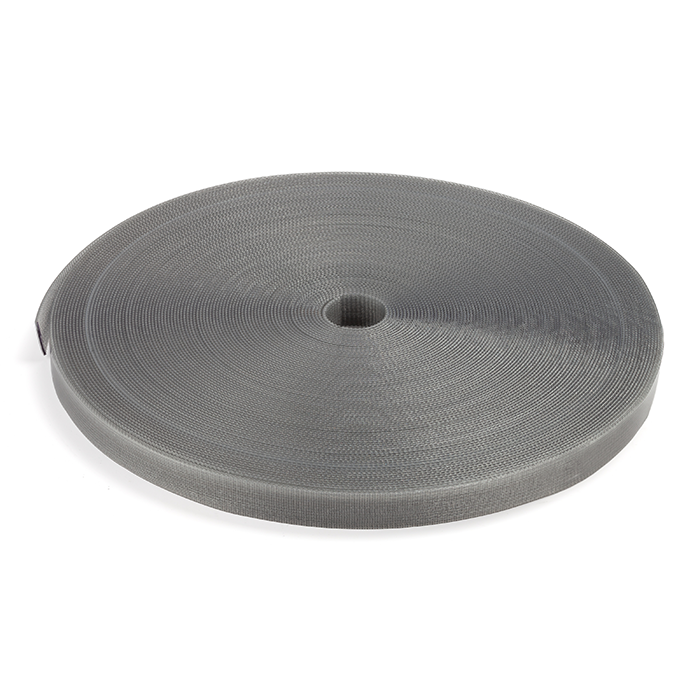

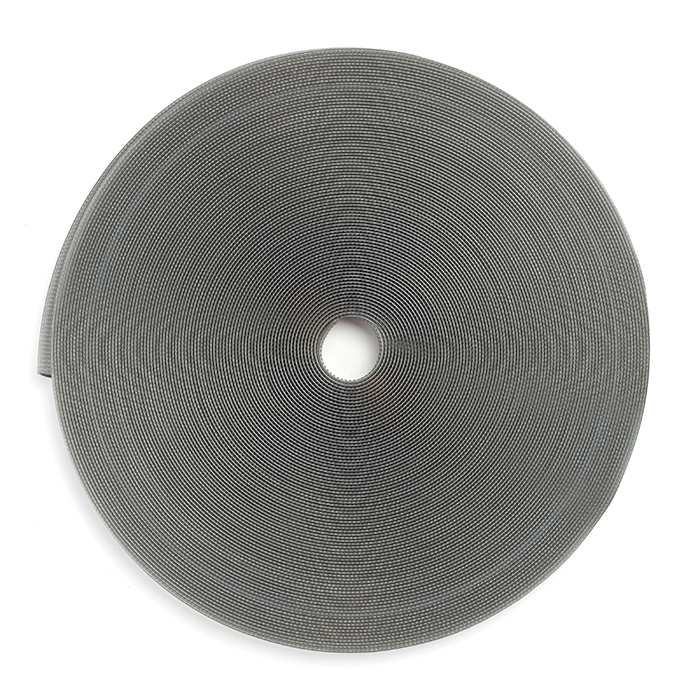

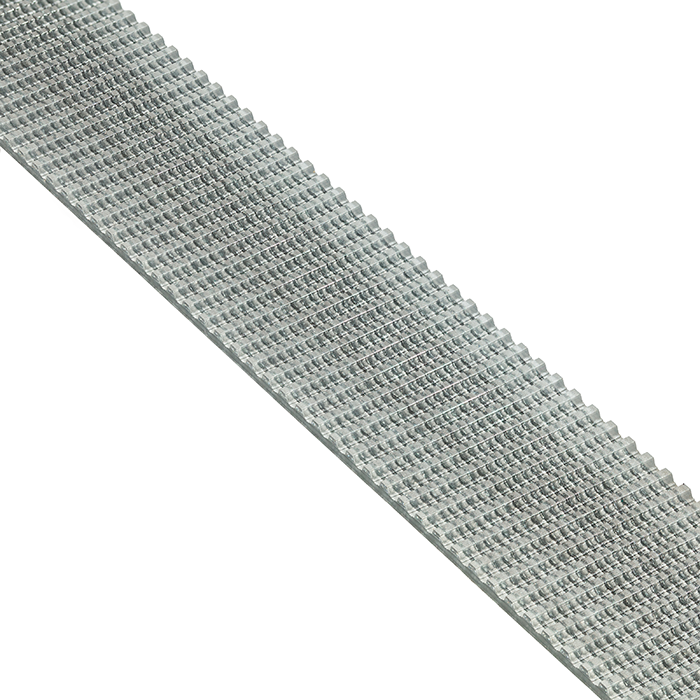

Ремень зубчатый полиуретановый T2.5 20 мм, TLB-T2.5-20 TITAN LOCK
