Устройство и предназначение диоптра

Мила Зюзина
Автор:
Эксперт TITAN LOCK
Мила Зюзина
Время на прочтение: 2 мин
Устройство и предназначение диоптра
Диоптр или смотровое окно обеспечивает возможность операторам и другому обслуживающему персоналу наблюдать за транспортируемой в трубе жидкостью или за процессами внутри промышленного оборудования.

Посредством смотрового диоптра осуществляется определение консистенции, присутствия примесей и направление транспортируемых или смешиваемых веществ. Например, на заводах молочной промышленности диоптры устанавливаются на реакторах по сепарированию, пастеризации молочной продукции.

Разновидности смотровых стекол

В зависимости от места установки смотровые окна делятся на два типа.

  • Диоптр гаечный. Устройство выполнено в виде небольшого приварного патрубка, на который накручивается гайка, удерживающая закаленное стекло. Эти смотровые стаканы преимущественно используются на резервуарах с целью визуального контроля за состоянием и уровнем жидкости. Кроме этого, они применяются на трубопроводах большого диаметра.

  • Диоптр трубный. Устанавливается непосредственно на трубопровод и обеспечивает обзор на 360 градусов. Устройство представляет собой два фланца, соединенные длинными болтами. Между фланцевыми соединениями находится смотровое закаленное стекло.

Для уплотнения и предотвращения протечек между стеклами и элементами крепления находится уплотнитель, который может быть выполнен из Silicon, NBR или EPDM. Выбор конкретного материала зависит от свойств транспортируемой или находящейся в резервуаре жидкости.

Корпуса изделий производятся из пищевой нержавейки, диоптр трубный нержавеющий отличается повышенной гигиеничностью.

Примеры оборудования

гаечный диоптр.jpg

Диоптр гаечный TL032DWWD TITAN LOCK предназначен для визуального контроля качества жидкости внутри трубопроводной системы или емкостей.

Состоит из резьбового штуцера под приварку, термостойкого боросиликатного стекла круглой формы, шлицевой гайки и двух уплотнений из силикона, одно устанавливается между стеклом и штуцером, другое между стеклом и гайкой.

Муфта приваривается к емкости или трубе, после чего устанавливается стекло с уплотнениями и фиксируется гайкой. Изготовлен по стандарту DIN 11851 из нержавеющей стали AISI 304.

Условный размер - 32 мм.



трубный диоптр.jpg

Диоптр трубный TL050PDCL TITAN LOCK предназначен для визуального контроля качества жидкости внутри трубопроводной системы или емкостей.

Состоит из термостойкого боросиликатного стекла цилиндрической формы, двух фланцевых частей под clamp, двух силиконовых уплотнений, установленных между стеклом и фланцами, а также шпилек, которыми стягиваются фланцы для предотвращения разрыва соединения под давлением.

Изготовлен по стандарту DIN 11851 из нержавеющей стали AISI 304.

Условный размер - 50 мм.



Типы соединений диоптров

Существует два основных типа соединений для диоптра: сварное и кламповое.

Сварные соединения применяются для постоянного присоединения диоптра к трубе или резервуару, или в ситуациях, когда требуется надежное и герметичное подключение, например, в условиях высокого давления или температур.

В кламповых трубных диоптрах из нержавеющей стали предполагается использование специальных зажимов для крепления. Этот метод позволяет легко устанавливать и снимать комплектующие, особенно это востребовано, когда требуется регулярное техническое обслуживание и очистка.

Чтобы купить гаечный или трубный диоптр для предприятий пищевой промышленности по выгодной цене, заказывайте у непосредственного производителя – компании Titan Lock.

Товары из статьи

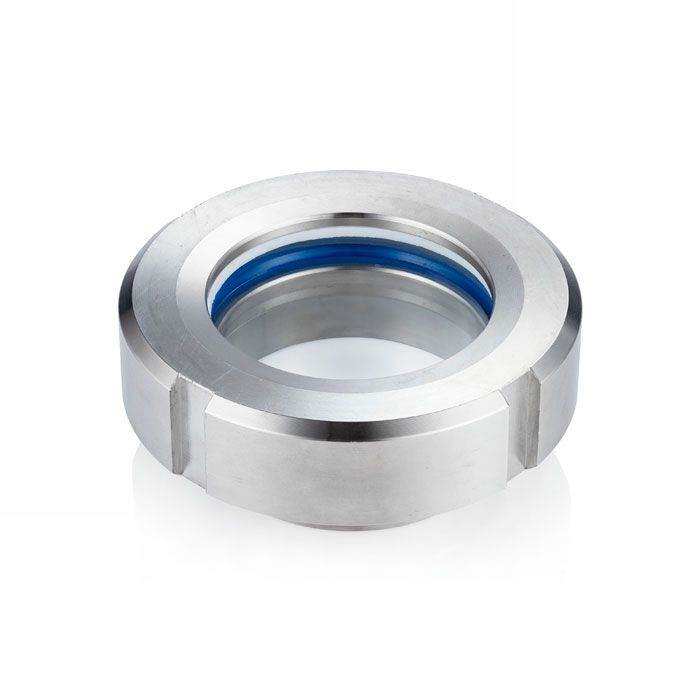

Диоптр гаечный под сварку, нержавеющий, DN65, TL065DWWD TITAN LOCK Диоптр гаечный под сварку, нержавеющий, DN65, TL065DWWD TITAN LOCK Диоптр гаечный под сварку, нержавеющий, DN65, TL065DWWD TITAN LOCK Диоптр гаечный под сварку, нержавеющий, DN65, TL065DWWD TITAN LOCK Диоптр гаечный под сварку, нержавеющий, DN65, TL065DWWD TITAN LOCK Диоптр гаечный под сварку, нержавеющий, DN65, TL065DWWD TITAN LOCK

3 539 руб.

Много
Диоптр гаечный под сварку, нержавеющий, DN65, TL065DWWD TITAN LOCK

Материал: нержавеющая сталь 304

Рабочее давление, бар: 7

Условный диаметр (DN): 65

Много

1

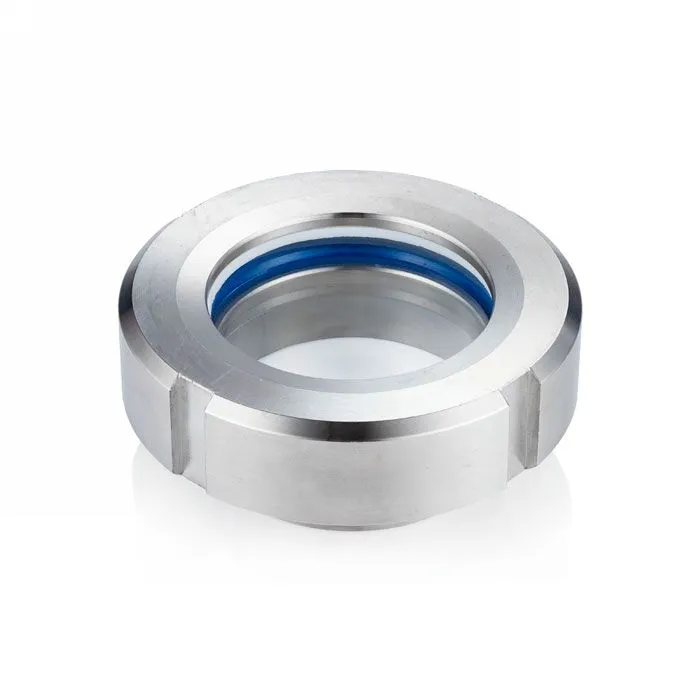

Диоптр гаечный под сварку, нержавеющий, DN25, TL025DWWD TITAN LOCK Диоптр гаечный под сварку, нержавеющий, DN25, TL025DWWD TITAN LOCK Диоптр гаечный под сварку, нержавеющий, DN25, TL025DWWD TITAN LOCK Диоптр гаечный под сварку, нержавеющий, DN25, TL025DWWD TITAN LOCK Диоптр гаечный под сварку, нержавеющий, DN25, TL025DWWD TITAN LOCK Диоптр гаечный под сварку, нержавеющий, DN25, TL025DWWD TITAN LOCK

1 651 руб.

Много
Диоптр гаечный под сварку, нержавеющий, DN25, TL025DWWD TITAN LOCK

Материал: нержавеющая сталь 304

Рабочее давление, бар: 10

Условный диаметр (DN): 25

Много

1

Диоптр трубный типа clamp-clamp, нержавеющий, DN32, TL032PDCL TITAN LOCK Диоптр трубный типа clamp-clamp, нержавеющий, DN32, TL032PDCL TITAN LOCK Диоптр трубный типа clamp-clamp, нержавеющий, DN32, TL032PDCL TITAN LOCK Диоптр трубный типа clamp-clamp, нержавеющий, DN32, TL032PDCL TITAN LOCK Диоптр трубный типа clamp-clamp, нержавеющий, DN32, TL032PDCL TITAN LOCK

2 888 руб.

Много
Диоптр трубный типа clamp-clamp, нержавеющий, DN32, TL032PDCL TITAN LOCK

Материал: нержавеющая сталь 304

Рабочее давление, бар: 10

Условный диаметр (DN): 32

Много

1

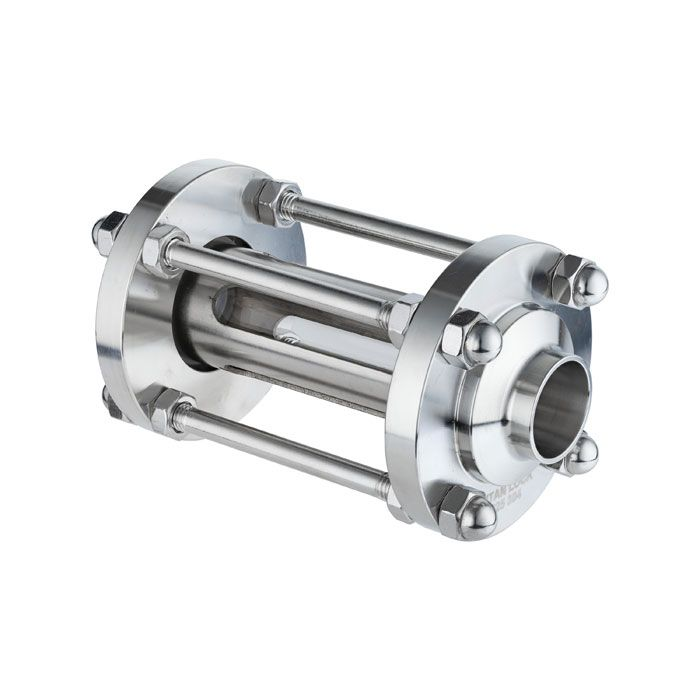

Диоптр трубный типа сварка-сварка, нержавеющий, DN50, TL050PDWD TITAN LOCK Диоптр трубный типа сварка-сварка, нержавеющий, DN50, TL050PDWD TITAN LOCK Диоптр трубный типа сварка-сварка, нержавеющий, DN50, TL050PDWD TITAN LOCK Диоптр трубный типа сварка-сварка, нержавеющий, DN50, TL050PDWD TITAN LOCK Диоптр трубный типа сварка-сварка, нержавеющий, DN50, TL050PDWD TITAN LOCK
